Plissé 22

Plissé

Es ist ein Insektenschutzsystem mit plissiertem Gewebe, horizontalen Falten und Bremsbedienung, speziell für Türen. Das Seitliche System ist ein- oder zweiflüglig lieferbar, das Reversibel System ist für Fenster und Türen mit plissiertem Gewebe und seitlichem Schieben in beide Richtungen. Die untere Führungsschiene mit einer Höhe von 7 mm erleichtert den Durchgang. Das Vertikal System ist speziell für Fenster und die Verwendung des Zugstabes, es erleichtert das Öffnen und Schliessen. Das plissierte Gewebe wird standardmässig in der schwarzen Farbe geliefert, auf Anfrage auch in grau.

weitere Plissén:

Ausführungen

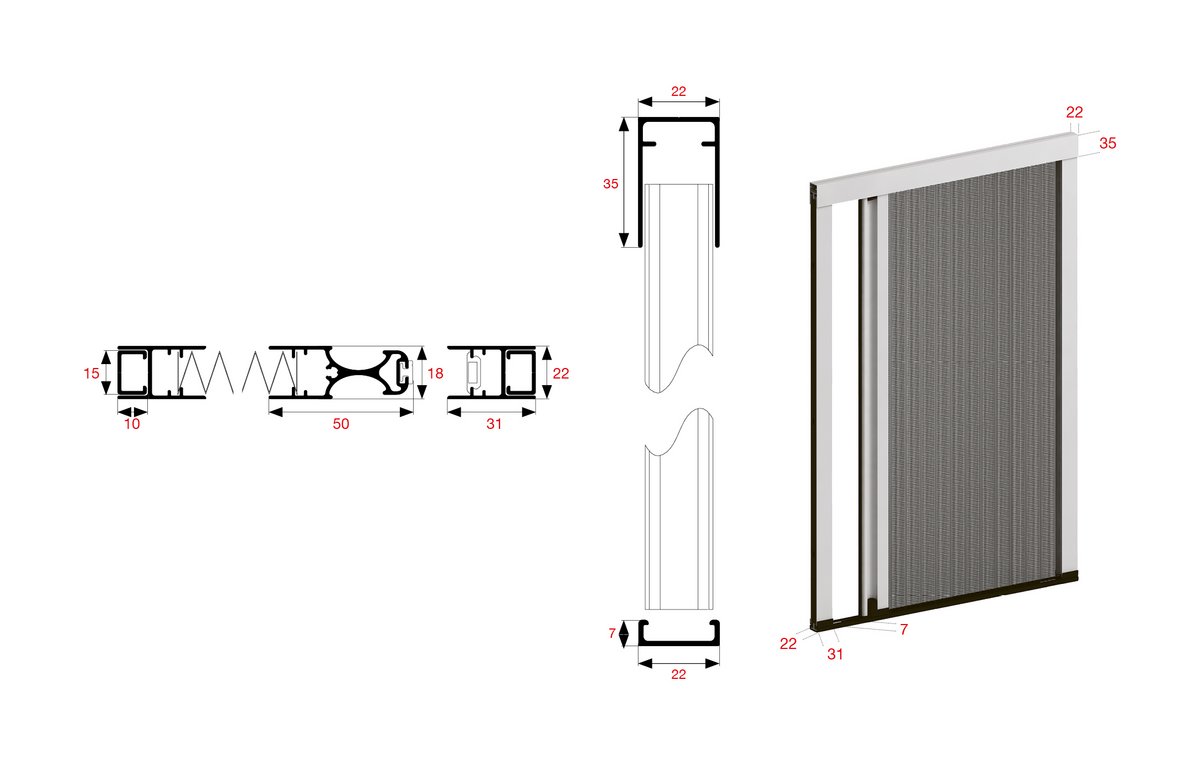

Links und Rechts
Reversibel

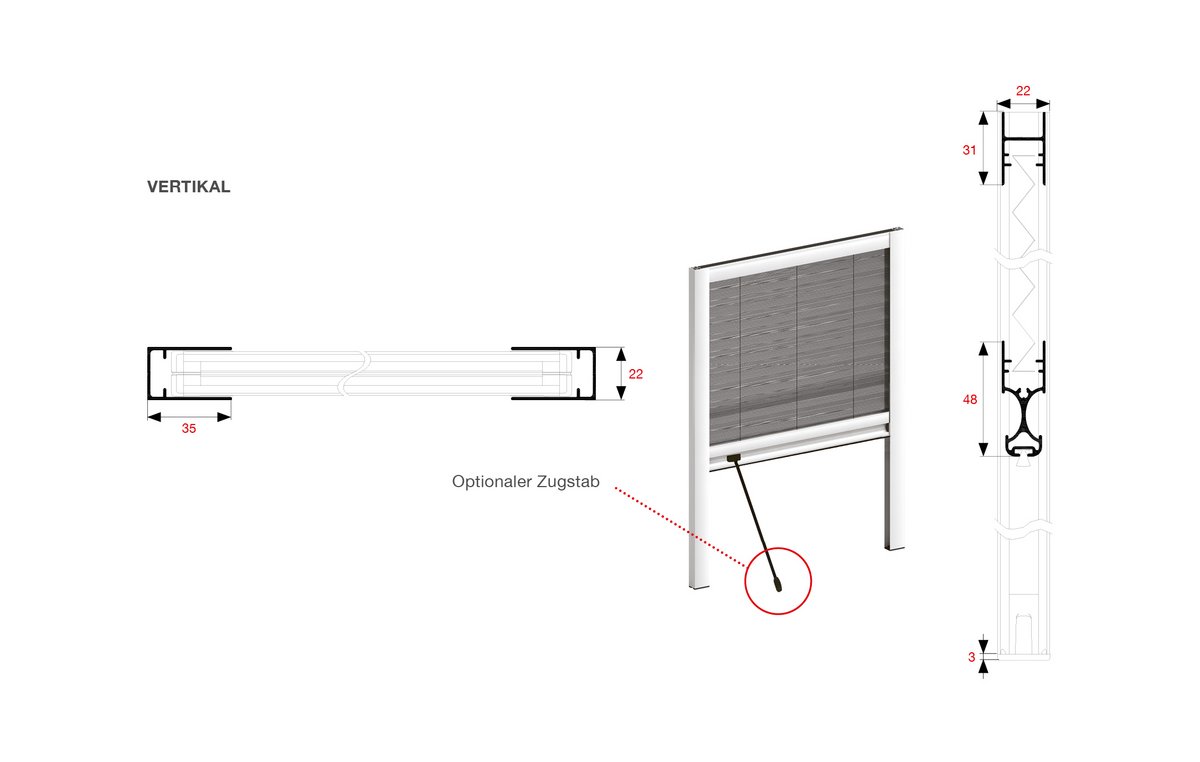

Vertikal

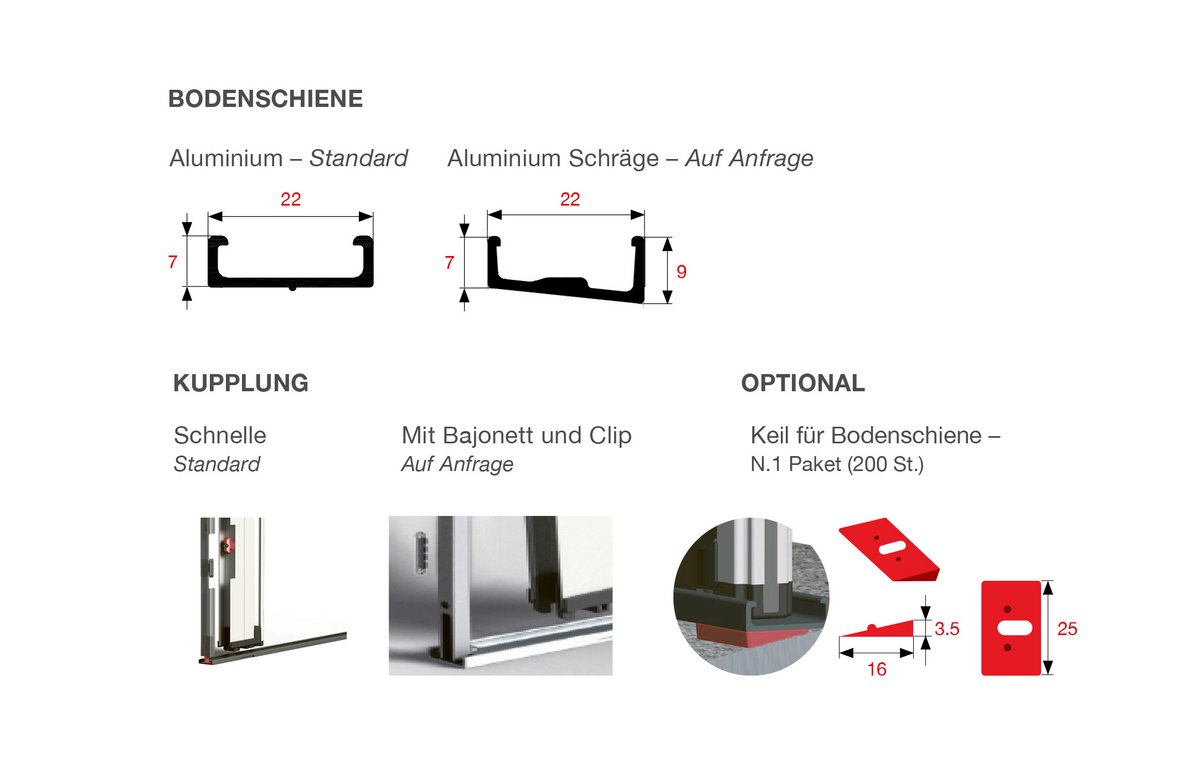

Bodenschiene
Farben
- RAL 9016 Verkehrsweiss
- RAL 9005 Tiefschwarz
- RAL 9006 Weissaluminium
- RAL 7016 Anthrazitgrau
- RAL 8017 Schokoladenbraun
- RAL 8014 Sepiabraun
- RAL 8077 Dunkelbraun
- RAL 8001 Ockerbraun
Die Farben können von der digitalen Darstellung abweichen.

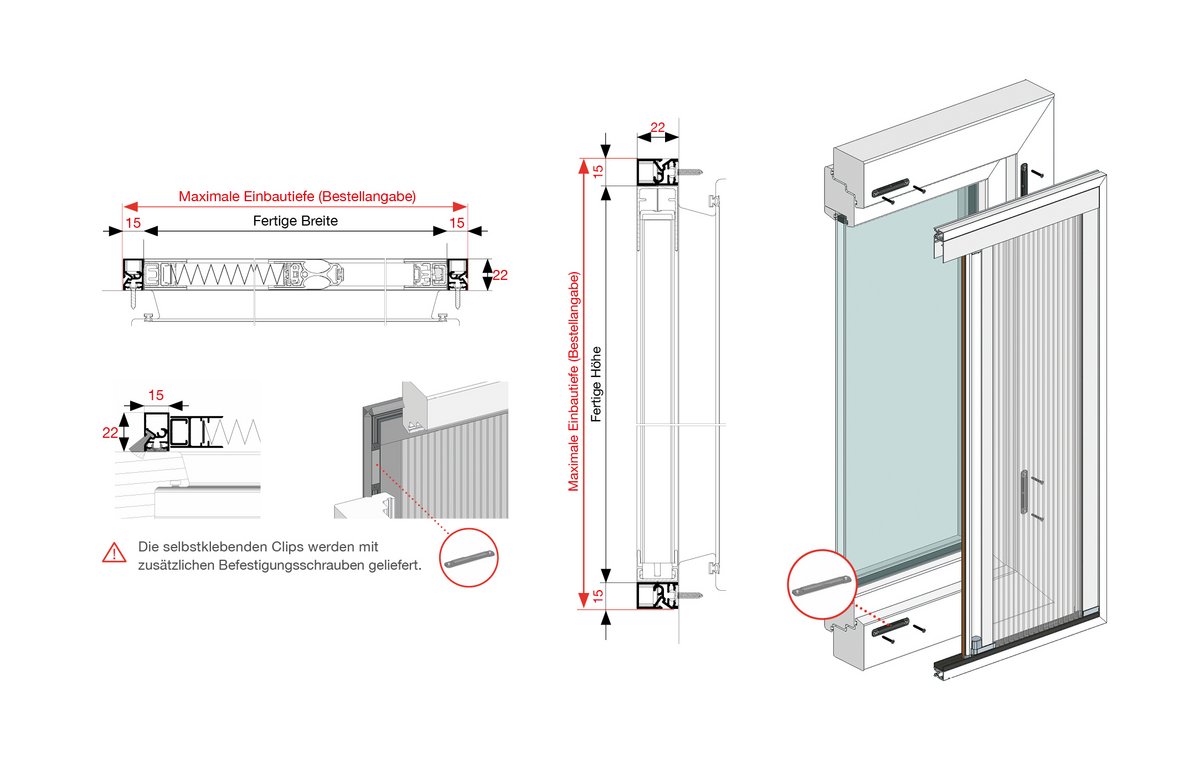

Frontbefestigung

Der Frontbefestigungsrahmen ermöglicht die Montage auf der Leibung von der Plissè 0.22. Die Standardversion wird mit selbstklebenden Clips geliefert. Um die Frontbefestigung zu bestellen, müssen die maximalen Einbautiefen angegeben werden. Der Insektenschutz wird mit reduzierten Massen geliefert, d.h. er wird der benötigten Grösse angepasst. Beispiel: Einbautiefe Version A – Der Insektenschutz wird, um 30 mm in der Breite und um 15 mm in der Höhe reduziert, geliefert. Die Abzüge hängen von der bestellten Version ab.

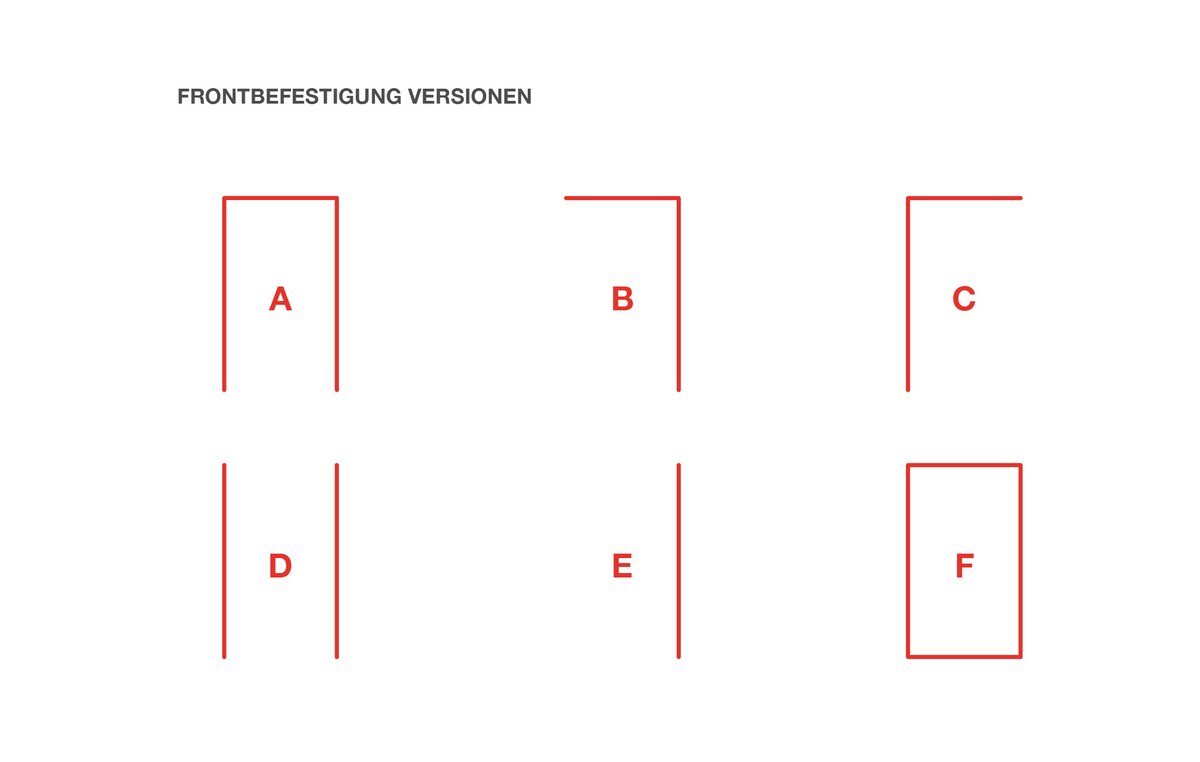

Frontbefestigung Versionen

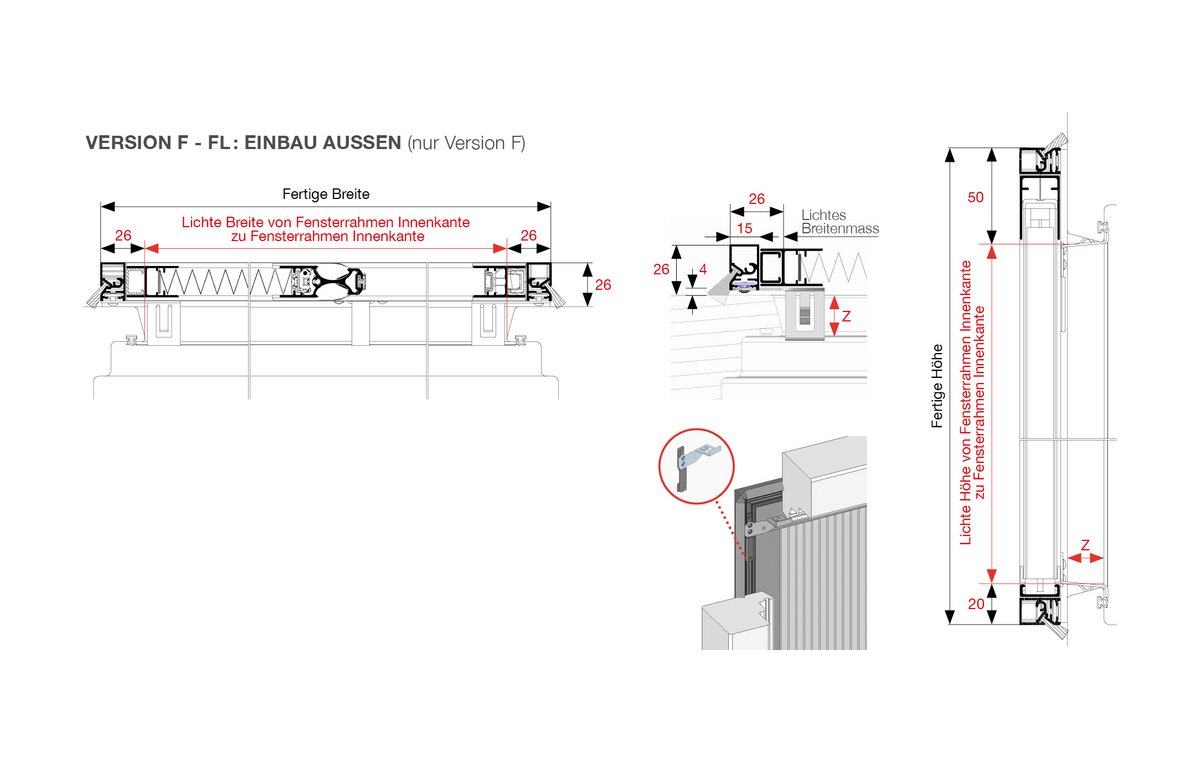

Version F - FL: Einbau Aussen (nur Version F)
Eckwinkel, Befestigungsplatte und Clips für eine Installation aus der Fenster Innenkante ohne Löcher und Schrauben, mit denen das Rahmenprofil 26 mm ausserhalb von den Lichte-massen positioniert werden kann. Auf diese Weise wird das Profil von der inneren Ansicht unsichtbar. Die Endmass wird um 52 mm in der Breite und 70 mm in der Höhe im Vergleich zum Lichtmass des Fensterrahmens erhöht. Die empfohlene Bestellmass des Clips entspricht der Stärke des Fensterrahmens Z + 4 mm.

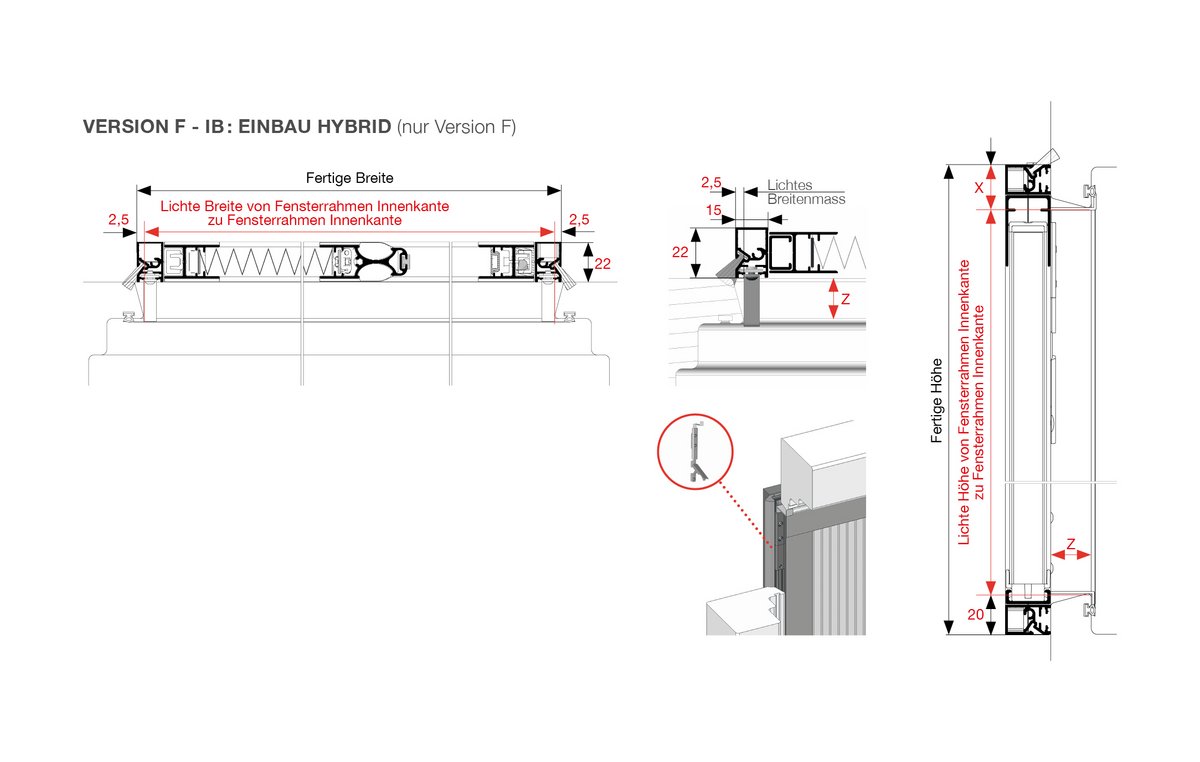

Version F - IB: Einbau Hybrid (nur Version F)
Diese Version stellt eine Hybridinstallation dar: die beiden horizontalen Seiten des Rahmens (oben und unten) sind aus der Fenster Innenkante, während die vertikalen (seitlichen) Seiten in der Fenster Innenkante und somit sichtbar sind. Die Clips und der Hebel Riegel ermöglichen eine schnelle und einfache Montage ohne Löcher und Schrauben. Das Endmass wird um 5 mm in der Breite und 20 mm + X mm in der Höhe im Vergleich zur Lichtmass des Fensterrahmens erhöht. Das Bestellmass des Clips entspricht der Stärke des Fensterrahmens.

Bestellmass

Die Masse des Plissè müssen in mm (Breite x Höhe) angegeben werden.

Fertigmasse: Der Insektenschutz wird genau in den bestellten Massen geliefert.
Lichtmasse: Der Insektenschutzwird mit einem um 3mm reduzierten Kastenmass geliefert.

	Version F-FL: Einbau Aussen	Version F-IB: Einbau Hybrid
Bestellmass Breite	Lichtes Breitenmass + 52 mm	Lichtes Breitenmass + 5 mm
Bestellmass Höhe	Lichtes Höhenmass + 70 mm	Lichtes Höhenmass + 20 mm + X
Bestellmass Clip Z	Verfügbare Grösse 7, 12, 17, 22 mm empfohlenes Bestellmass = Stärke des Fensterrahmens Z + 4 mm	Stärke des Fensterrahmens von 5 mm zu 30 mm (inklusiver Gummidichtung)
Bestellmass X		Bei der Bestellung entsprechend dem verf.Platz anzugeben (min. 10 mm – max. 50 mm)
